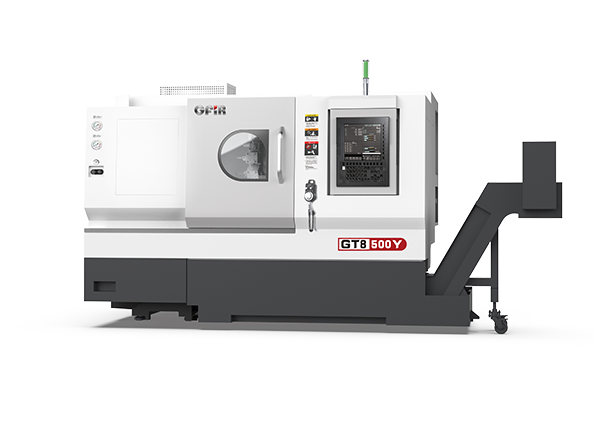

GT8-500Y
复合式Y轴 多功能加工
· 模块化设计
· 多功能加工
· 主副主轴精准对接
-
卡盘尺寸8寸
-
床身上最大回转直径Ø700mm
-
最大车削直径盘类Ø340mm
-
最大加工长度535mm
-
最大通过棒料直径Ø50mm
-
最大行程
-
X240mm
-
Z620mm
-
Y（主轴中心）Y：+50 Y：-16；（90°刀具中心在 X方向距离主轴中心 57-123 范围内）Y：+50 Y：-50
-
W（伺服尾架）580mm
-
X/Z/Y快移速度30/30/10 m/min
-
X/Z/Y单向重复定位精度0.003/0.003/0.005 mm
-

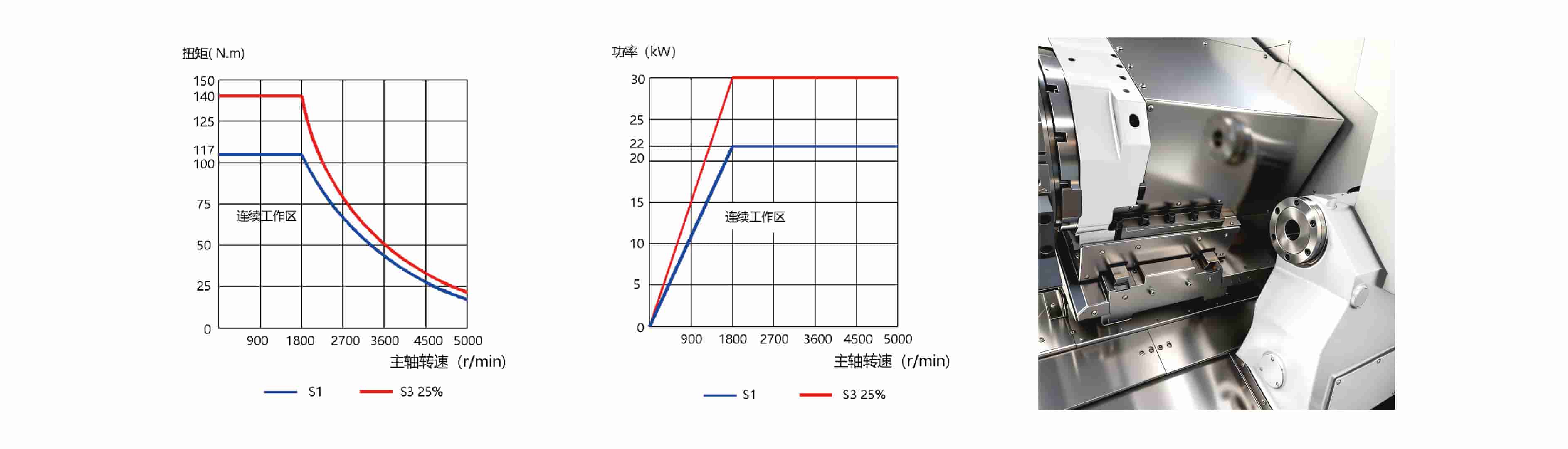

主轴最高转速5000 r/min（因配置不同而改变）
-
主轴头型式A₂-6
-
主轴通孔直径Ø76mm
-
尾架套筒内孔锥度莫氏5
-
刀架形式12工位动力刀塔
-
用电总容量40.5KVA（因配置不同而改变）
-
机床外形尺寸(长x宽x高)3905×2050×2030mm
-
机床重量5000kg
