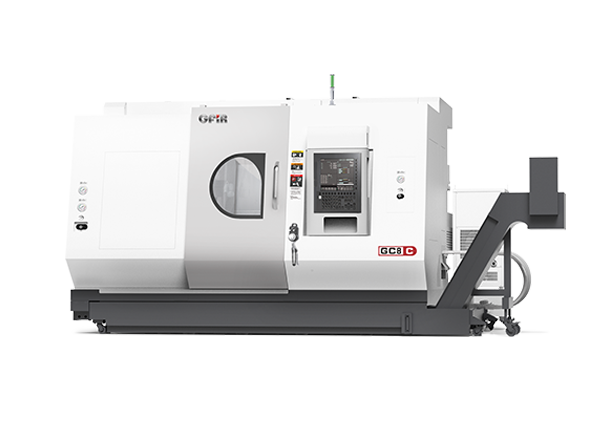

GC8-C
双主轴双刀塔车铣复合加工中心
· 多轴联动
· 高效完成高精度复杂零件一体化加工
· 上刀塔标配Y轴
-
加工能力
-
卡盘尺寸（主/副）8/8寸
-
最大通过棒料直径（主/副）Ø60 mm
-
最大车削直径盘类Ø260 mm
-
最大加工长度550 mm
-
X1/X2 行程220/190 mm
-
Z1/Z2/Z3 行程690/570/580 mm
-
Y 行程±50
-
X1/X2 快移速度30/30 m/min
-
Z1/Z2/W 快移速度30/30/20 m/min
-
X/Z/Y单向重复定位精度0.003/0.003/0.003mm
-
主 主 轴
-
主轴最高转速4500 r/min（因配置不同而改变）
-
主轴头型式A₂-6
-
主轴通孔直径Ø71 mm
-
主轴型式电主轴
-
副 主 轴
-
主轴最高转速4500 r/min（因配置不同而改变）
-
主轴头型式A₂-6
-
主轴通孔直径Ø71 mm
-
主轴型式电主轴
-
刀塔
-
刀架形式12T动力刀塔
-
外圆刀方尺寸25×25mm
-
最大镗刀杆直径Ø40mm
-
用电总容量76.4KVA（因配置不同而改变）
-
机床外形尺寸(长x宽x高)4700x2500x2200 mm
-
不含排屑器(长x宽x高)4000x2500x2200 mm
-
机床重量8600kg
