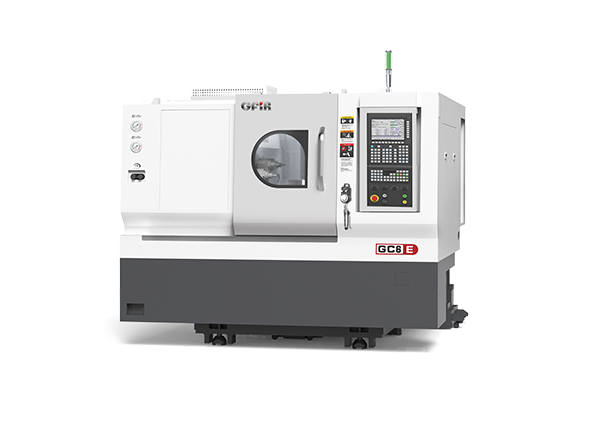

GC6-E
双主轴双刀架车铣复合加工中心
· 满足多样化加工需求
· 灵活的刀具系统
· 动力刀塔+排刀/双刀塔
· 上刀塔可选配Y轴
-
卡具（主/副）CL42/CL30
-
床身上最大回转直径Ø300mm
-
最大车削直径盘类Ø120mm
-
最大加工长度160mm
-
最大通过棒料直径Ø42mm
-
X1/X2 行程145/360mm
-
Z1/Z2 行程260/230mm
-
X/Z单向重复定位精度0.004/0.005mm
-
主 轴
-
主轴最高转速5000 r/min（因配置不同而改变）
-
主轴头型式A₂-5
-
主轴通孔直径Ø56mm
-
副 主 轴
-
主轴最高转速6000 r/min（因配置不同而改变）
-
主轴通孔直径Ø42mm
-
刀架
-
刀架形式上刀架：12T/70动力刀塔（选配项） 下刀架：排刀(5工位)* /伺服刀塔*/动力刀塔*
-
外圆刀方尺寸上刀架：20×20mm 下刀架：20×20mm
-
最大镗刀杆直径上刀架：Ø25mm 下刀架：Ø25mm
-
快移速度X1/X2：24m/min Z1/Z2：24m/min
-
单向重复定位精度X1/X2：0.004mm Z1/Z2：0.005mm
-
用电总容量46.6KVA（因配置不同而改变）
-
机床外形尺寸(长x宽x高)2250x2100x1945mm
-
机床重量4200kg
