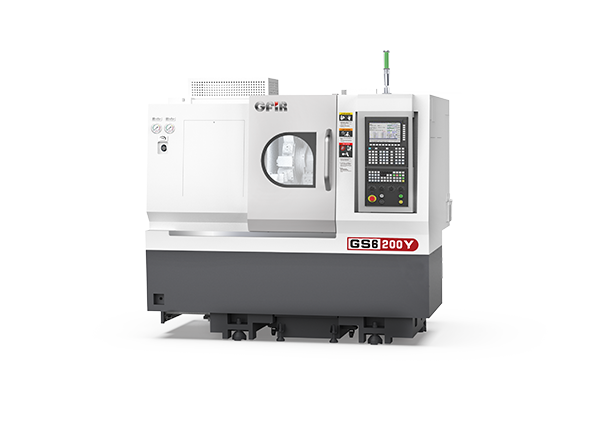

GS6-200Y
紧凑型硬轨复合Y轴车削中心
· 复合式Y轴布置结构
· 高硬度淬火导轨
· 排屑性能优越，节能环保
· 高精度油冷式同步电主轴
· 结构紧凑，占地面积小
-
卡盘尺寸6寸/8寸（选配项）
-
床身上最大回转直径Ø550mm
-
拖板上最大回转直径Ø350mm
-
最大加工长度200mm
-
X/Z/Y/C 最大行程165/275mm/+35,-22.5/C:360°
-
主轴通孔直径Ø56mm
-
主轴最高转速6000r/min（因配置不同而改变）
-
主轴头形式A₂-5
-
主轴电机功率7.5kW（因配置不同而改变）
-
夹紧方式液压
-
X/Z/Y快移速度16/16/8m/min
-
X/Z/Y进给电机扭矩11/11/11N.m
-

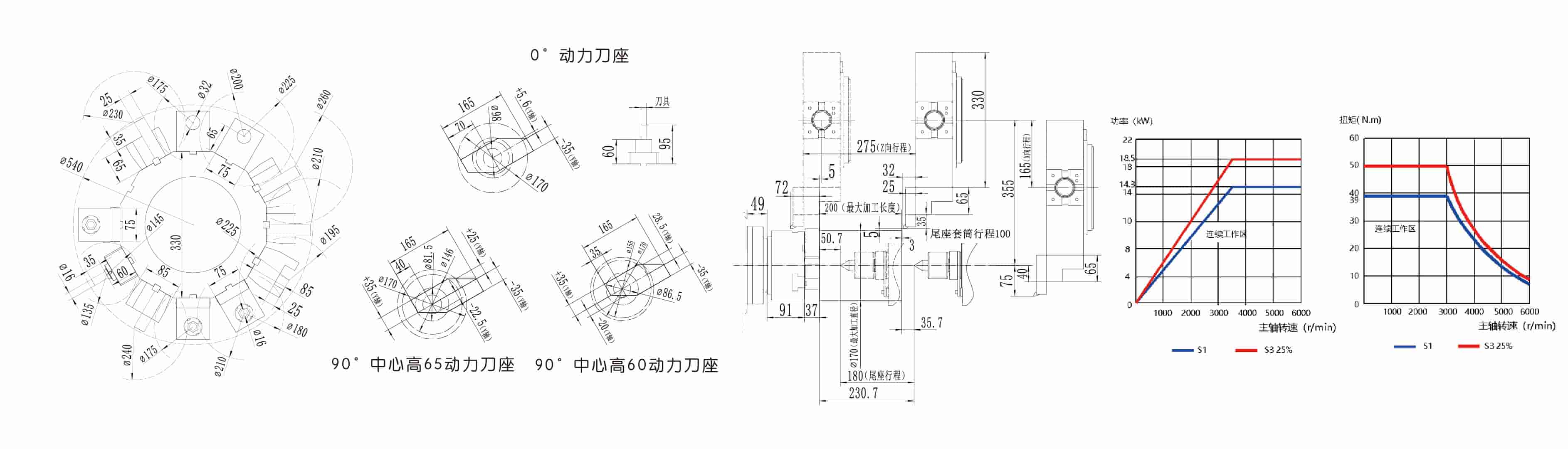

刀架形式12T/80动力刀塔
-
外圆刀方尺寸25×25mm
-
镗孔刀架直径Ø32mm
-
X/Z/Y单向重复定位精度0.004/0.004/0.004mm
-
尾座形式液压（选配项）
-
尾座套筒直径Ø65mm
-
套筒行程100mm
-
尾座套筒锥度莫氏4
-
冷却泵功率700W
-
用电总容量28.9KVA
-
机床外形尺寸(长x宽x高)2050×1600×1950mm
-
机床重量2750kg
