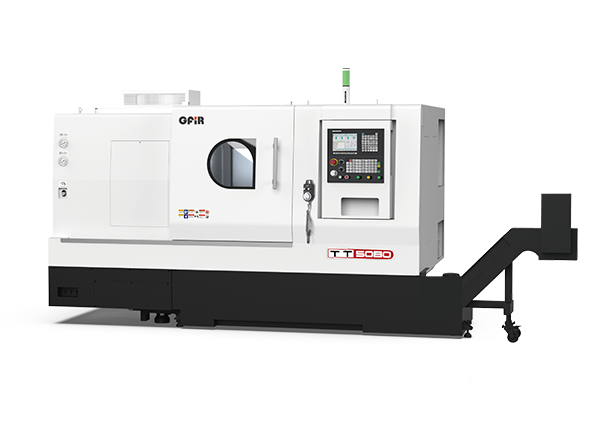

TT5080
50系列 长规格斜床身刀塔车床
· 整体床身，阶梯式滚柱导轨布置
· 高刚性尾座，800以内轴类加工专家，可选配伺服尾座及液压中心架
· 主轴轴承采用高刚性ROBUST结构
· 可任意配置伺服及动力刀塔
-
卡盘尺寸8寸/10寸（选配项）
-
床身上最大回转直径Ø600mm
-
拖板上最大回转直径Ø320mm
-
最大加工长度800mm（因配置不同而改变）
-
X/Z最大行程240/870mm
-
主轴通孔直径Ø71mm
-
主轴最高转速4000r/min（因配置不同而改变）
-
主轴头形式A₂-6
-
主轴电机功率11kW（因配置不同而改变）
-
夹紧方式液压
-
X/Z快速移动速度24/24m/min
-
X/Z进给电机扭矩10/10N.m（选配项）
-
刀架形式8T-100伺服刀塔/12T-100动力刀塔（选配项）
-
外圆刀方尺寸25×25mm
-
镗孔刀架直径Ø40mm
-
X/Z单项重复定位精度0.004/0.005mm
-
尾座形式液压/伺服（选配项）
-
尾座套筒直径Ø85mm
-
套筒行程120mm
-
尾座套筒锥度MT5
-
冷却泵功率700W
-
用电总容量18.7KVA（因配置不同而改变）
-
机床外形尺寸4070×1880×1960mm
-
机床重量5000kg
